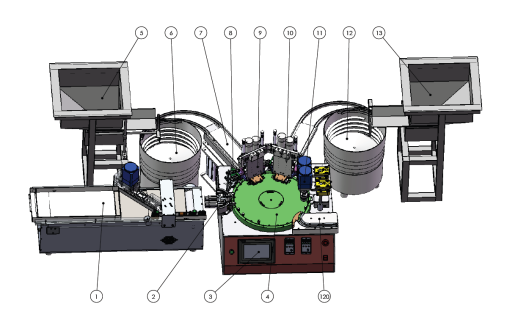

GZ450-1 双工位全自动型灌装机 模型示意图
⑴瓶子传输箱 ⑵进瓶机构 ⑶触摸屏 ⑷转盘定位 ⑸内塞料仓
⑹内塞振动盘 ⑺内塞传输机构 ⑻加液机构 ⑼冲内塞机构 ⑽冲外盖机构
⑾轧盖机构 ⑿外盖振动盘 ⒀外盖料仓 ⒁出料托盘
GZ450-1双工位 全自动灌装机 动作流程：
1) 手动将盖子分别放入到第5、第13工位料仓内，开启理瓶振动盘，第6、第12振动盘将盖子逐一整理（瓶口朝上）悬挂排列而出，并经过瓶子直振进入进瓶机构上待命。
2) 手动将瓶子分别放入1开传输机构，将瓶子逐一整理排列而出，双轨道出料，并通过推瓶机构进入4机构上待命。
3) 按设备上启动按钮，进瓶机构将瓶子推入主转盘齿孔中（双轨道出料，同时推出两个物料），主转盘运动带动瓶子做顺时针点动运动（双工位同时进行），转盘齿口为弹性夹持口，刚好夹持住锥型瓶底瓶子，使瓶子在转盘内不倒瓶。
4) 当瓶子随主转盘运动经过灌水位时，探瓶探头探测到有瓶子，灌装泵动作，将定量液体经过灌水针头输送至空瓶内，如果探测到无瓶，则设备不做灌装（两个探瓶探头分别独立识别，如果只有一个瓶子探测到，则只灌装相应探测到的瓶子）。
5) 当瓶子随主转盘运动经过上盖位时，冲盖预旋机构动作，自动将瓶盖上到已灌装好的瓶口，并做一定的预旋动作；没有灌装则不动作。（两套冲盖预旋机构分别独立运行，如果只有一个瓶子灌装液体，则只动作相应的冲盖预旋机构）。
6) 当瓶子随主转盘运动经过探盖位时，探盖机构动作，如果探测到灌装好的瓶子上有盖，则设备正常运行；如果探测到瓶子无盖，则设备停机并报警，必须手动将盖子旋入瓶口后，再按启动按钮，设备才能正常运行。（两个探盖探头分别独立识别）。
7) 当瓶子随主转盘运动经过探液位时，探液探头动作，如果探测到灌装好的瓶子里面有液体，则设备正常运行；如果探测到灌装好的瓶子里面无液体，则报警，需手动解除；
8) 当瓶子随主转盘运动经过轧盖位时，轧盖机构上下运动，且抱瓶动作，带动旋盖头配合上下运动，将瓶盖紧紧旋到瓶口上，完成轧盖动作。（两套旋盖机构同时运动）。
9) 灌装完成且选好瓶盖的瓶子通过出料托盘自动导出主转盘，完成自动上瓶、灌装、上盖、旋盖、出瓶等一系列动作。
